Cockpit modulaire

[ergo]

A l'époque j'avais regardé pour me faire mon propre afficheur 16 segments et j'avais un peu abandonné ...
Chapeau pour la réalisation !

J'imagine que tu as multiplexé les pistes pour pas avoir 40 chip qui contrôle tout ca ?

[matbog]

Merci Ergo. Oui l'ensemble sera controllé par quatre HT16K33 (controlleur de LED 8x16). Il y a 502 LEDs a piloter.

[ergo]

Belle conception

[matbog]

Je n'y suis pour rien pour le coup, c'est mon pote qui a fait la conception du PCB. Je lui transmettrais

[matbog]

Les masques sont terminés!!!
J'ai conçu le PCB qui accueille les controlleurs de LED mais malheureusement j'ai fait une erreur et le pilotage des led des touches ne fonctionnes pas. Seuls les afficheurs 16 segments fonctionnent.
J'ai corrigé et passé la commande. Je vous montrerais ça qaund je l'aurais reçu.
Maintenant je travailles sur les touches.

[dimebug]

superbe

[Cat]

Magnifique ! Je persiste : on dirait un vrai.
En revanche la dernière photo…..

[matbog]

En revanche la dernière photo…..

Merci a tous les deux!

[matbog]

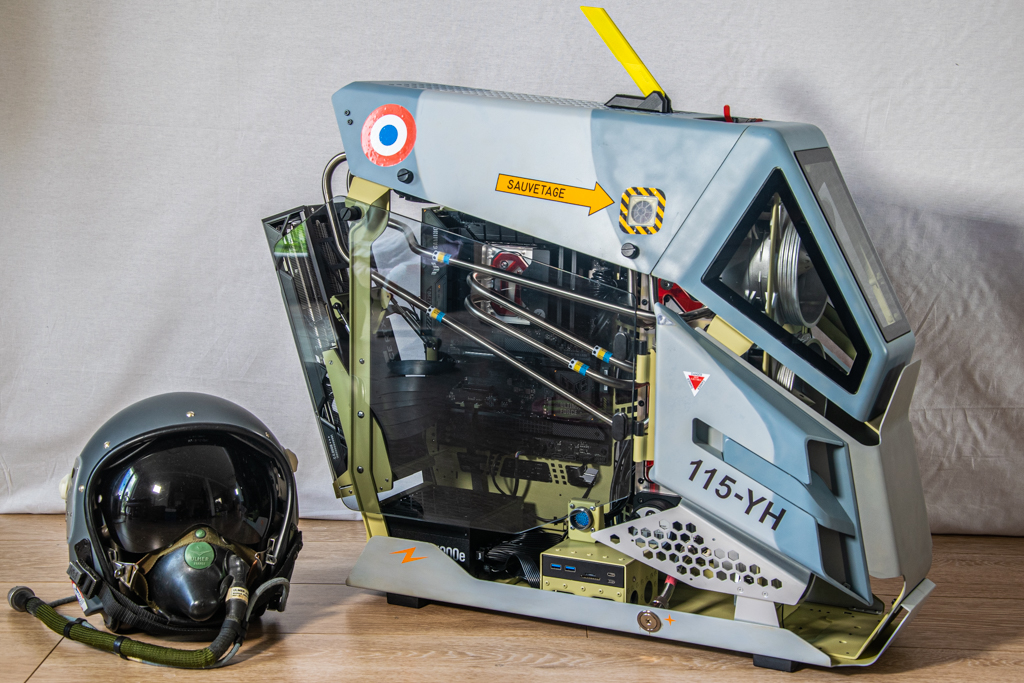

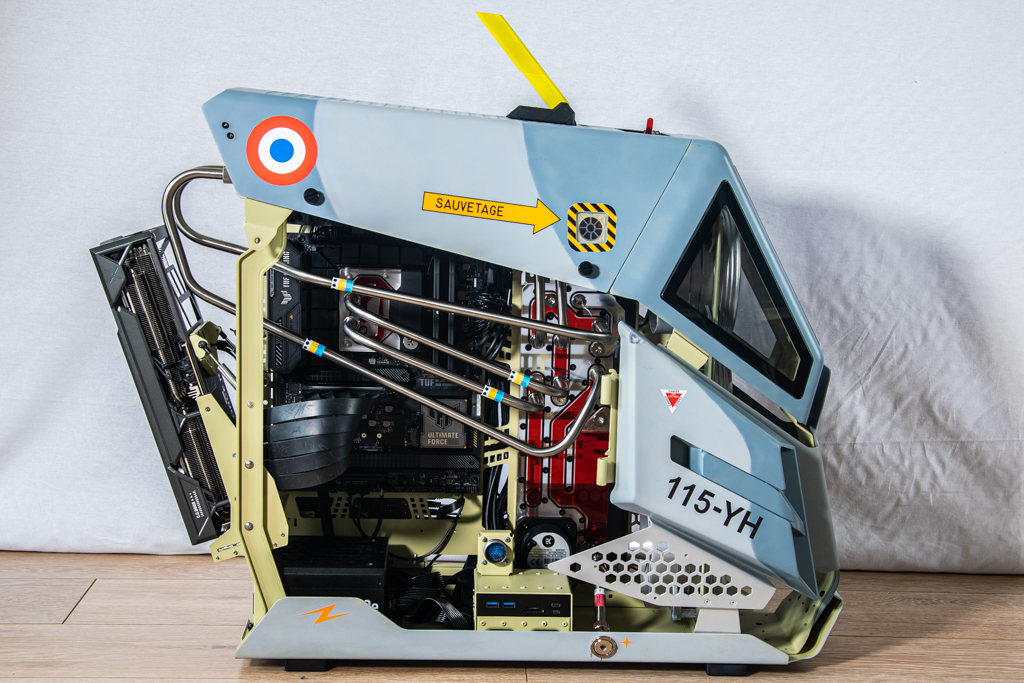

Au moins un projet de terminé!!! Enfin presque: Il me reste a graver la vitre avec l'insigne d'un certain escadron... (pas taper Cat!):

[Milos]

Quelle gueule

[Cat]

Superbe !
(Bon quant aux couleurs …. )

[akulax]

tu voles tjrs au CVVL?

[Vico]

Magnifique et atypique. Une très belle pièce qui ne détonnera pas à coté du cockpit. Bravo.

[matbog]

Merci a tous !
Pour ceux que ça intéresserait, voici le lien de l'album de la construction : https://photos.app.goo.gl/VStiDNrHNEryTAQy5

Non akulax, je ne vole plus depuis bien longtemps.

[Milos]

Oh le travail de furieux

Ce n'est pas un simple petit travail de peinture.

Les tubes sont des sortes de "gaines" pour les tuyaux souples ? D'où viennent-ils ?

Tiens, j'ai prononcé le mot "furieux". En y repensant ...

viewtopic.php?f=286&t=165966&p=1960104#p1960104

[matbog]

Merci Milos!
Il n'y a pas de tuyaux souples, l'eau du watercooling passe directemnt dans les tuyaux inox.
Je les ai acheté sur internet, sur une boutique qui vend des rembardes en inox et je les ai cintré moi même a la cintreuse.
J'ai dessiné les étiquettes jaune et bleu que l'on retrouve sur les conduites hydraulique du 2000 et je les ai imprimé sur du tissu imprimable et autocollant.
Le liquide est rouge translucide comme le fluide hydraulique sur 2000.

[Milos]

Le liquide est rouge translucide comme le fluide hydraulique sur 2000.

Ah ok, c'est ça le rouge qu'on voit derrière, Je pensais que c'était une plaque en opaline rouge et blanche. Ca en jette

[matbog]

Et effectivement il n'y a pas qu'un travail de peinture.
La réalisation du watercooling est la plus grosse partie avec la conception du circuit, le cintrage des tubes, la réalisatio des étiquettes, le perçage de la fenêtre de visualisation de l'indicateur de débit et la réalistaion des vitres de ces fenêtres.



Malheureusement le liquide est trop sombre et on ne voit plus trop l'hélice...

Il y a aussi:

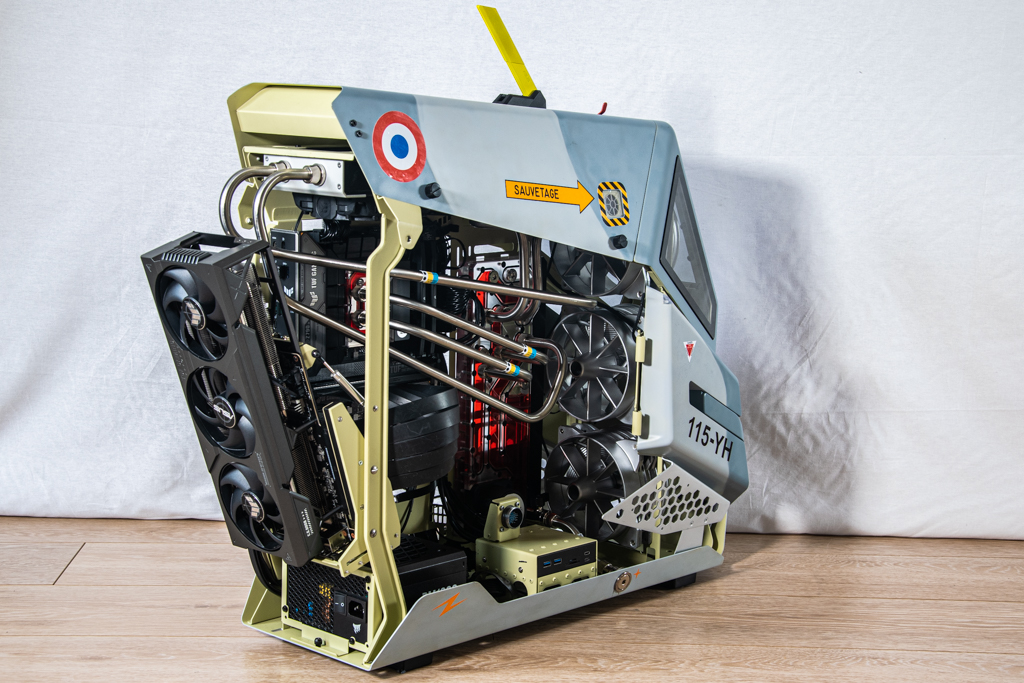

- La réalisation du support de carte graphique pour la monté en position verticale a l'arrière du boitier



- L'habillage des ventillateurs a l'avant du boitier avec l'ajout d'un cone et d'une couronne a l'avant et d'un diffuseur a l'arrière



-Le remplacement du panneau de démarrage d'origine par un puit de démarrage (la première photo c'est la première version que j'ai modifié ensuite)



-La réalisation de quelques pièces en tôle pliée et emboutie

[matbog]

Ah ok, c'est ça le rouge qu'on voit derrière, Je pensais que c'était une plaque en opaline rouge et blanche. Ca en jette

Oui, on voit le liquide rouge au travers du "water bloc" sur le CPU et de la "distroplate". La distroplate c'est la grosse plaque dont tu parles. Elle est en plexi et elle sert de réservoir, de pompe et de plaque de connexion entre les différents tuyaux.

[Cat]

Boulot de dingue !!

[MMB]

Mach combien ?

J'espère que sa place n'est pas sous le bureau...

[matbog]

Non, pire...dans le garage (avec le pit)

[jojo]

Salut,
Boulot incroyable !

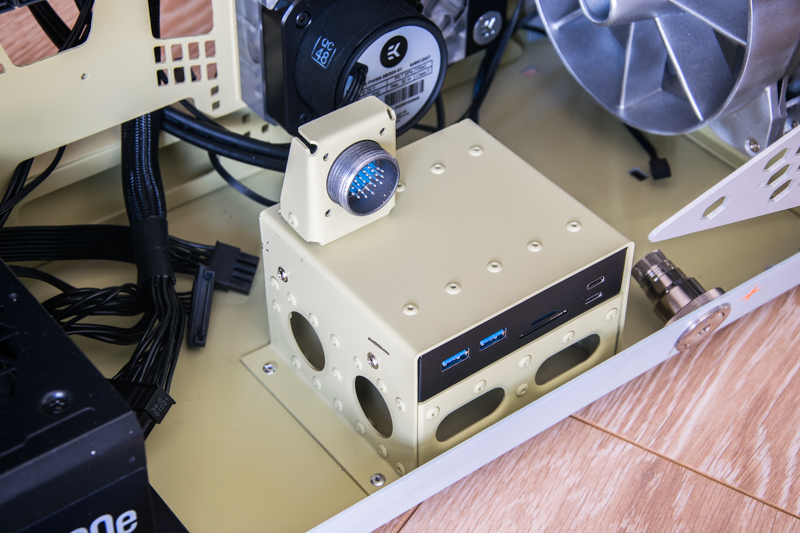

Est-ce que ce connecteur avec pines est décoratif ou ça a une fonction ?


[Milos]

Relié à 7 mini jacks, donc il doit avoir une fonction (ne me demande pas laquelle )

Tu as cintré les tubes à froid (pas de trace de flamme), le revêtement n'a pas craquelé ?

[matbog]

Merci jojo.
Le connecteur cylindrique récupère toutes les entrées sorties de la carte son qui se trouve derrière. La partie femelle qui viendra se connecté dessus sera relié a un boitier qui aura des prises jack femelle sur lequel viendra se connecter mon système 5.1.
C'est clairement pas nécessaire mais ca ajoute un peu au look
