Salut à vous, bande de furieux !

L'informatique m'ayant "gavé", je me suis remis à la structure du pit, et particulièrement à la traverse arrière.
Le but est de reproduire ça :


Structure en CTP, habillage en impression 3D et un peu de métal :


Une fois en apprêt :


Pose pour vérification, côté gauche :


Et côté droit :

Un peu d'adaptation à faire de ce côté.

Next step : mise en peinture.

To be continued !

[matbog]

Magnifique!!!!

[MIKE-SIMULATION]

salut les gars
franchement ont dirait pas une copie good job

[Milos]

Et au niveau look, ça donne mieux qu'une bête planche

[krampouz]

bravo!! et c'est situé où? derrière le siège?

[Cat]

Très beau boulot !

[Milos]

bravo!! et c'est situé où? derrière le siège?

Oui, derrière le siège, juste devant la planche de fond , l'endroit étant traditionnellement laissé vide à l'exception d'un stylo tombé là et jamais ramassé et plusieurs touffes de poussière parce que l'aspirateur de madame n'y va jamais (on a de plus en plus de mal à trouver du personnel compétant )

[EnZo34]

bravo!! et c'est situé où? derrière le siège?

Merci à tous pour vos réaction.

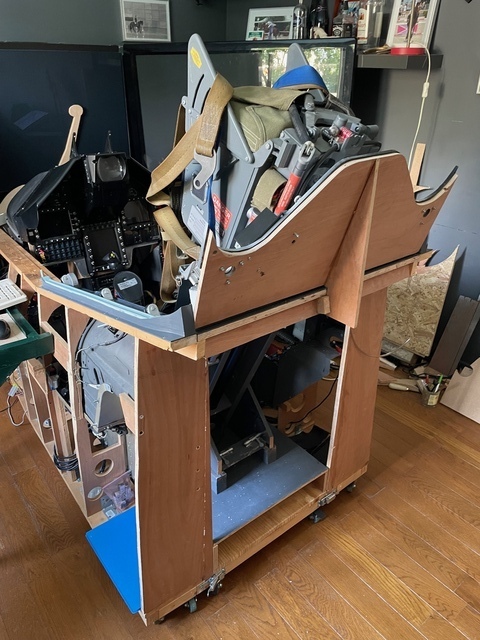

Oui, Krampouz, derrière le siège. La voici en place après la 1ère couche de peinture :


C'est la traverse qui "ferme" le pit à l'arrière et assure la rigidité de l'ensemble. Elle permet aussi la fixation supérieure des caches latéraux "grillagés" :

Et au niveau look, ça donne mieux qu'une bête planche

Je confirme, Milos

Du coup, ça m'incite à aller un peu plus loin (et plus haut) dans l'habillage de l'arrière du pit ...

Stay tuned

[EnZo34]

Oui, derrière le siège, juste devant la planche de fond , l'endroit étant traditionnellement laissé vide à l'exception d'un stylo tombé là et jamais ramassé et plusieurs touffes de poussière parce que l'aspirateur de madame n'y va jamais (on a de plus en plus de mal à trouver du personnel compétant )

Exact Milos (pour tes 2 affirmations )

Voici ce que ça donne chez moi :
[/URL

Et du coup je me dis qu'il serait pas mal d'habiller cet endroit ...

[Milos]

Elle permet aussi la fixation supérieure des caches latéraux "grillagés"

D'où sortent ces caches ? Réels (ils semblent neufs) ou 3D ?

[EnZo34]

Elle permet aussi la fixation supérieure des caches latéraux "grillagés"

D'où sortent ces caches ? Réels (ils semblent neufs) ou 3D ?

Ce sont des vrais.
Que j'avais pu récupérer quand j'étais réserviste

[EnZo34]

Doublon

[EnZo34]

L'imprimante 3D a bien travaillé :


A votre avis, qu'est-ce donc que tout ça ?...

[EnZo34]

Salut à tous !

Pour répondre à la question que je posais dans mon dernier post, il s'agit des différents éléments qui se trouvent sur la cloison arrière (pour un biplace, en tous cas).

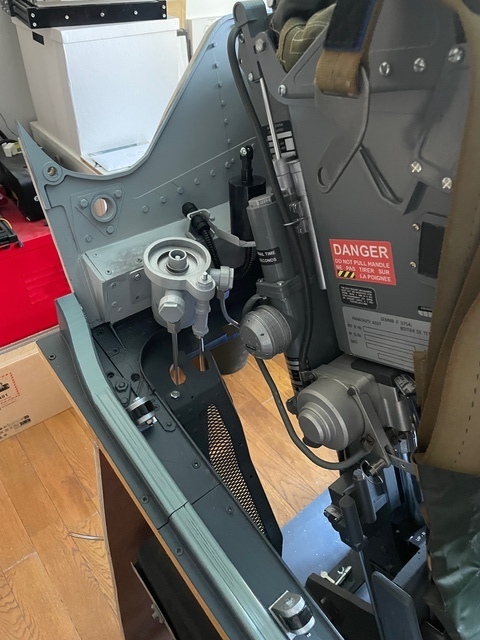

Les voici en place côté droit :

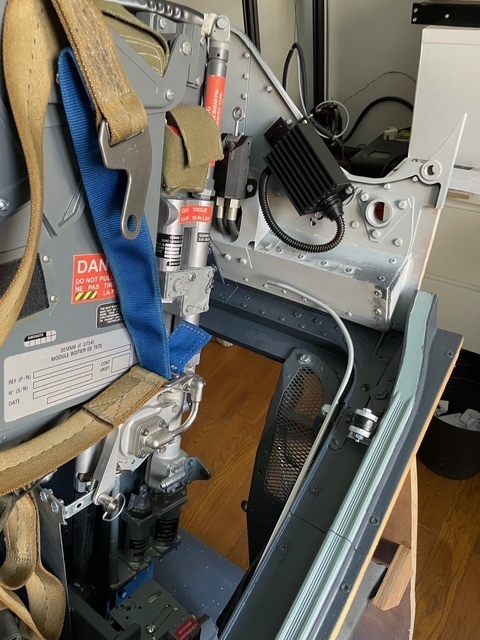

Et côté gauche :

La cloison elle-même a reçu une première couche d'apprêt.

Et pour ceux qui apprécient le derrière des choses :


Côté planche de bord droite, j'ai réussi à caser 2 écrans, sans trop tricher ...

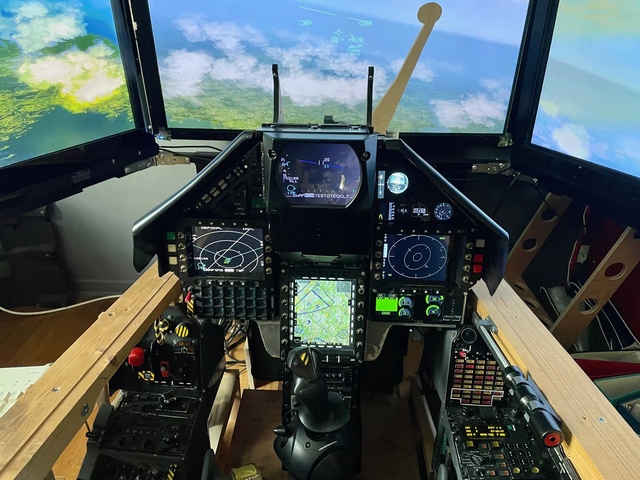

Voilà ce que donne le montage :


Et une fois en route :

La parallaxe me joue des tours : à cause du "bezel" de la VTL, le fuel flow est quasi invisible ... Je cogite pour corriger ça

Et une vue d'ensemble, avec les 8 écrans actifs : 3 pour la vue extérieure, 1 pour la VTM, 1 pour la VTL gauche, 1 pour la VTB, 1 pour la VTL droite et une partie des instrus secours et le dernier pour le reste des instrus secours (boule et incidence mètre).


Prochaine étape : me remettre aux Pokeys

Stay tuned !

[Mega01]

Magnifique…

[Cat]

Magnifique ! Faudra que je passe un de ces jours …

C’est la photo ou bien les cercles sur les écrans sont des ovales ?

[SKYDEVIL]

Splendide !!!!

[Milos]

De la belle ouvrage

Ton pit est donc un biplace ou un mono ? Ce qui est derrière le pilote change pas mal d'une version à l'autre

[EnZo34]

Magnifique…

merci

Ton pit est donc un biplace ou un mono ? Ce qui est derrière le pilote change pas mal d'une version à l'autre

C'est une place avant de biplace (on s'refait pas ...)
Et effectivement, le bordel derrière le siège est sensiblement différent entre les 2 versions

Magnifique ! Faudra que je passe un de ces jours …
C’est la photo ou bien les cercles sur les écrans sont des ovales ?

Tu passes quand tu veux, Cat' !
Et non, c'est pas la photo : les VTL sont au format 16/9. Du coup, comme les MFD du F-16 sont carrés, mes cercles apparaissent ovales
J'hésite à modifier leur taille pour que ça se voit moins.

[EnZo34]

Petit zoom sur la planche de bord droite et le Tetris pour y caser 2 écrans ...

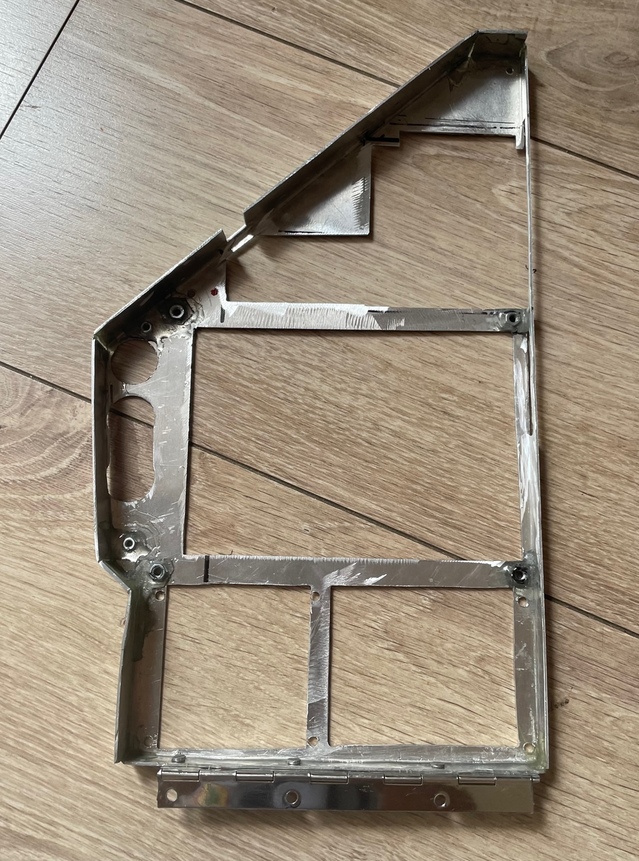

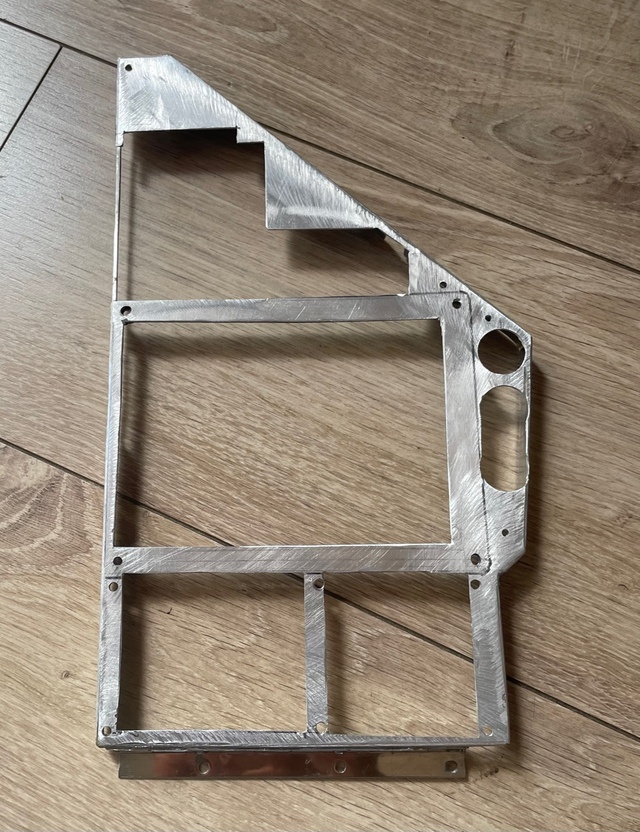

La voici façon dentelle :

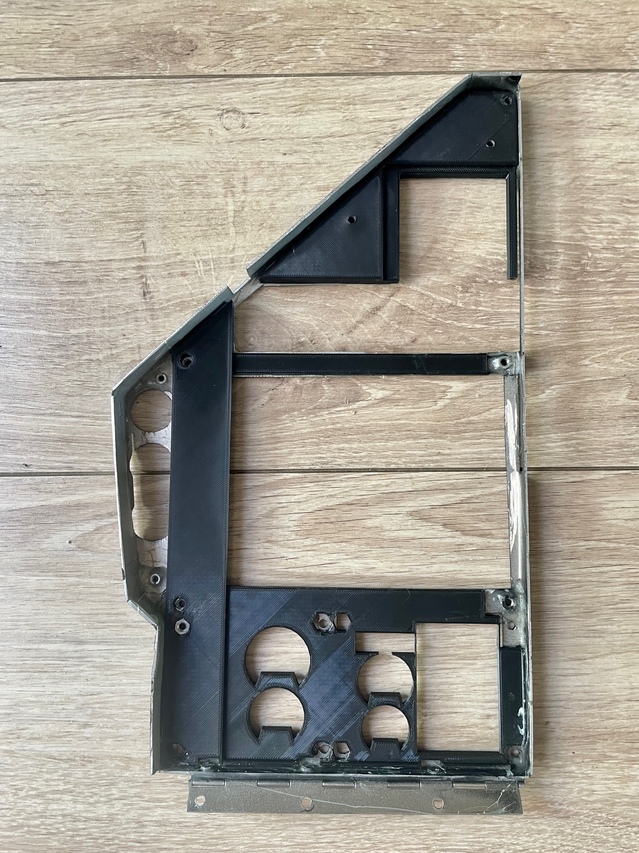

Et l'arrière, avec les écrous pour fixer les différents éléments :

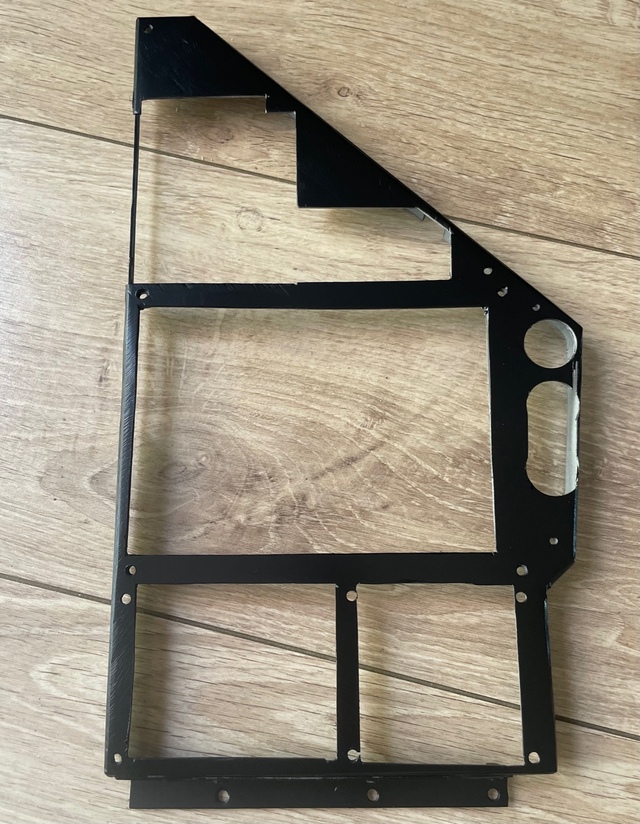

Après apprêt et peinture :

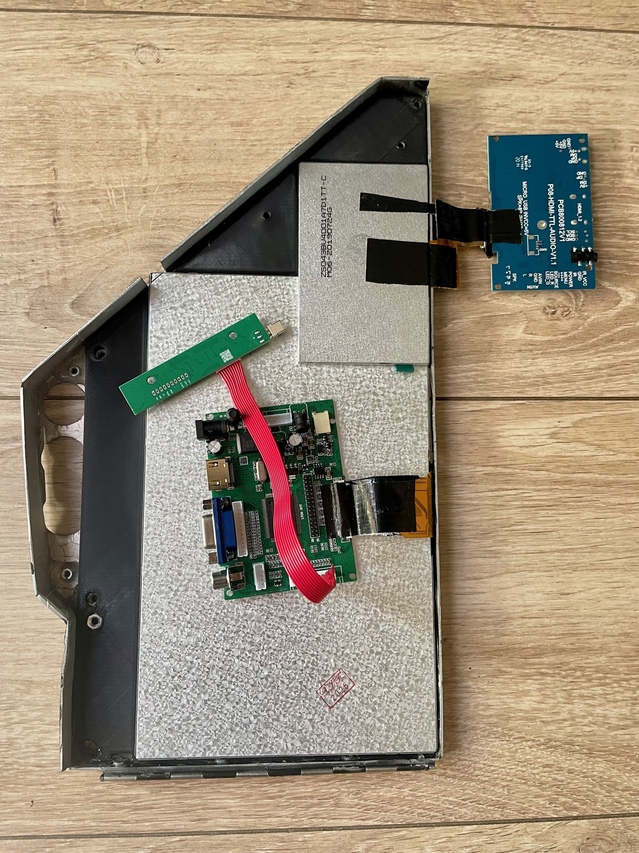

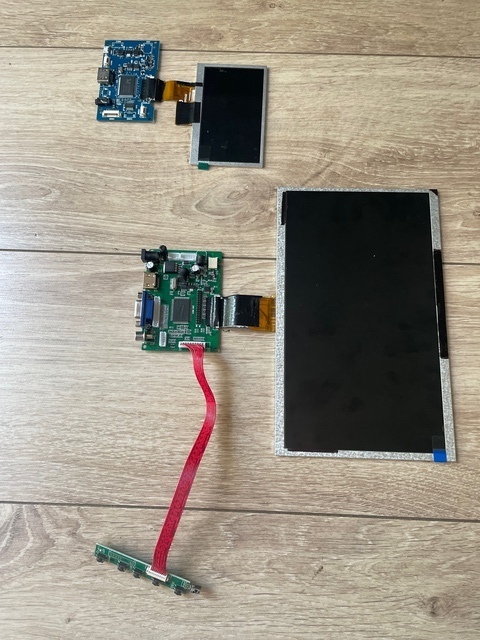

Les 2 écrans à intégrer (un 11" et un 5") :


Mise en place des supports imprimés en 3D, qui vont aussi servir de masque pour les instrus moteur et carburant :

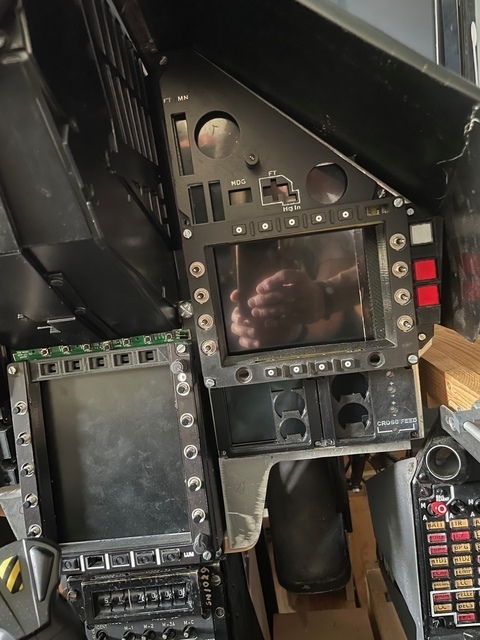

Les écrans en place :

Va falloir rogner le coin qui dépasse ...

Et les caches / supports pour les platines :

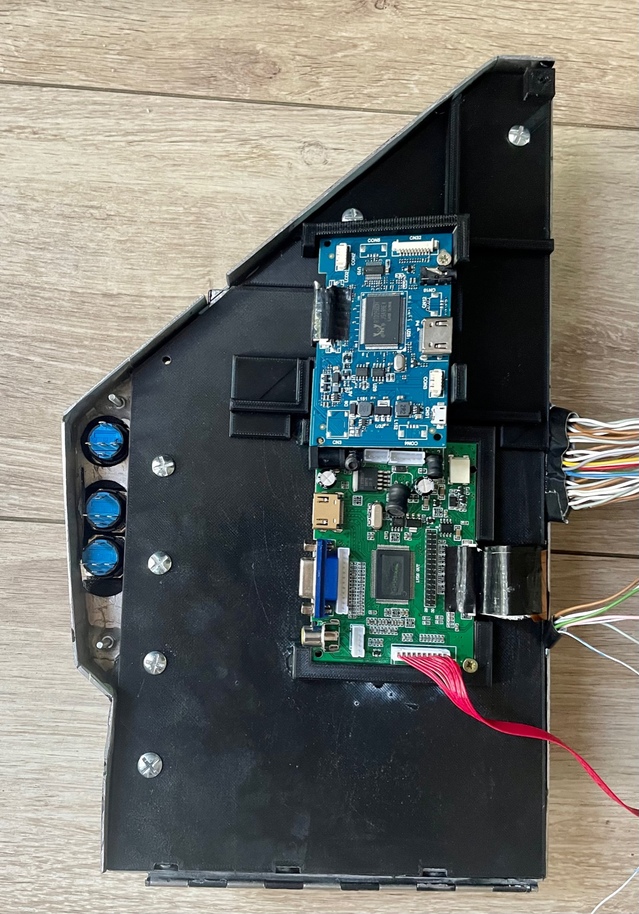

Le plat de nouilles sur la droite, c'est le câblage de la VTL

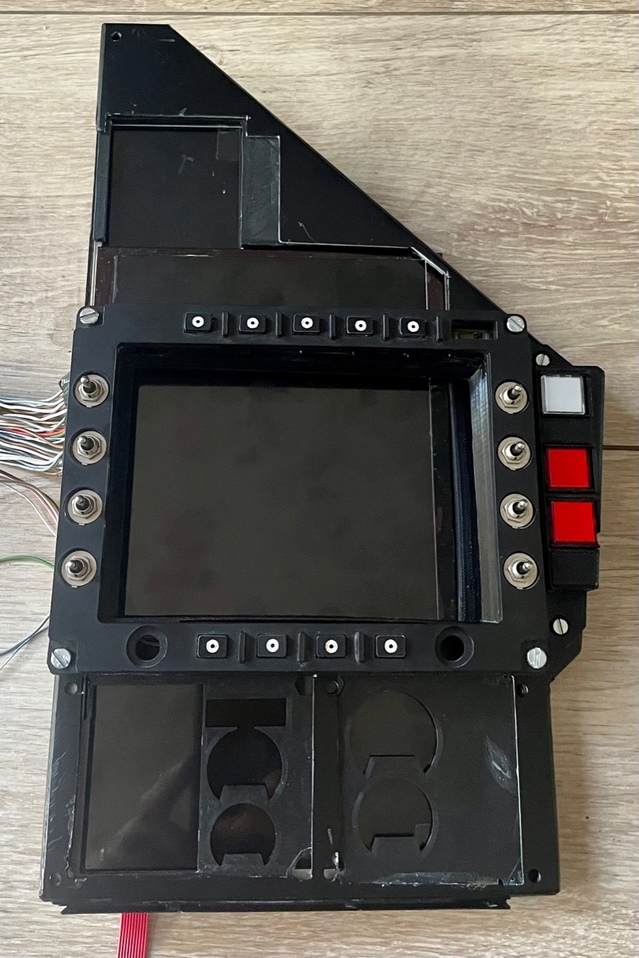

ce qui donne côté face, avant la pose des façades instrus secours et moteur / fuel :


Et en place :

Les façades sont provisoires (faites à l'imprimante 3D), en attendant que je maitrise ma graveuse laser.

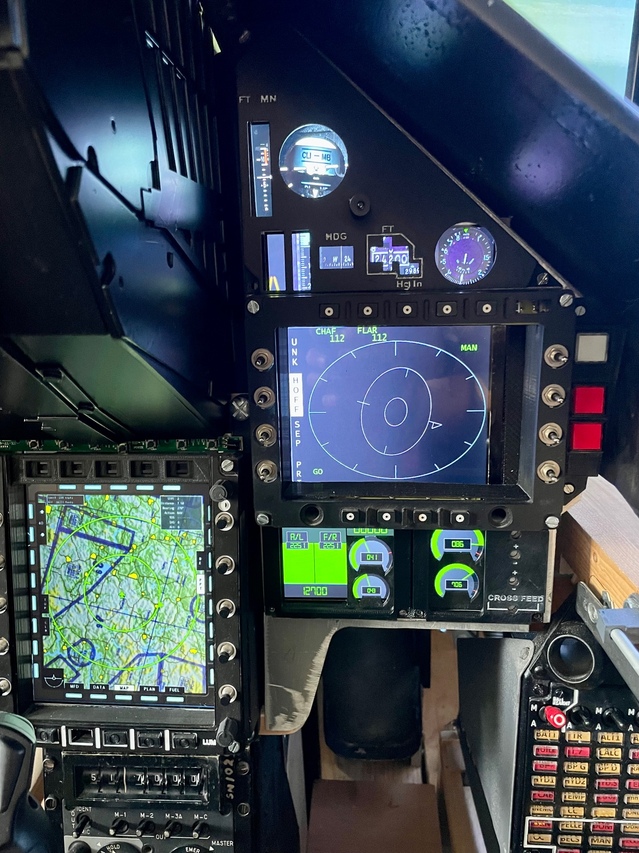

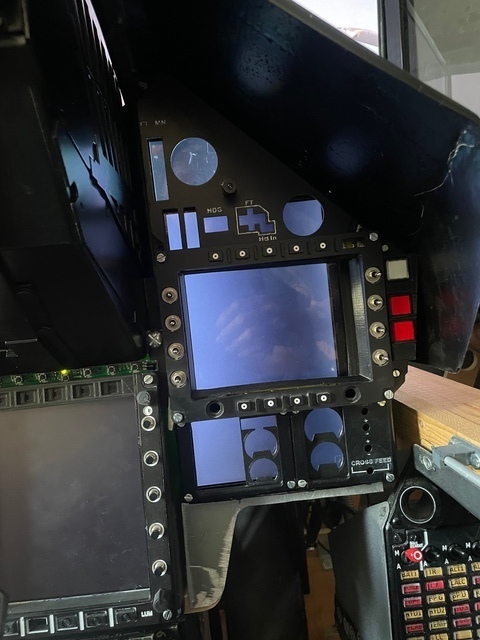

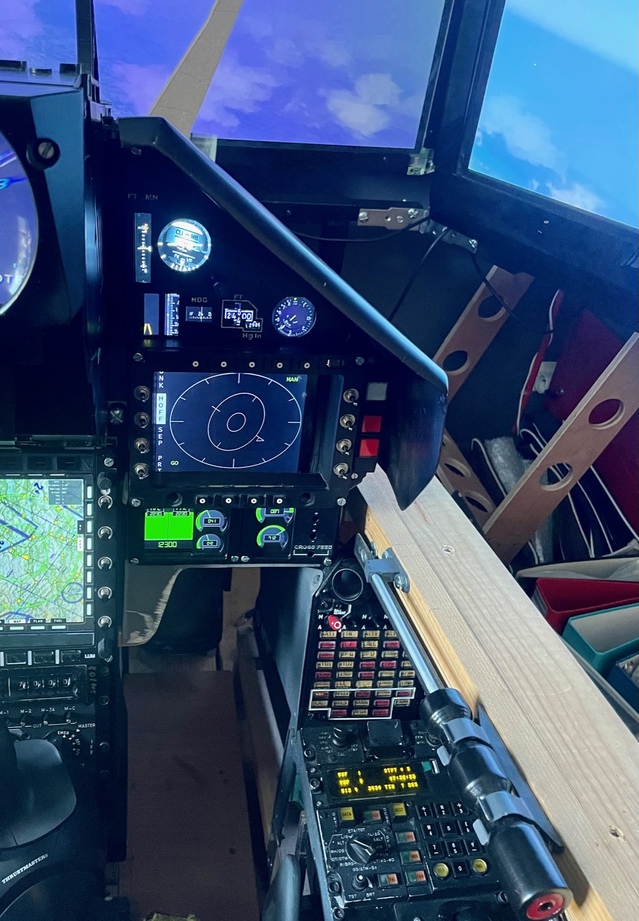

Une fois en route :

Ca n'est pas strictement conforme à la planche de bord du 2000-5, mais c'est dans l'esprit, avec ce que Yame 64 permet de faire.

Prochaine étape : (re) programmer mes Pokeys, finir les rallonges de câblage de mon stick, le remonter dans le pit et faire le mapping des touches et bitards.
J'ai pas fini d'appeler au secours, moi !

A tout' !

[Cat]

As-tu essayé d’autres résolutions des écrans de manière à obtenir des cercles plutôt que des ovales ?

[matbog]

La cloison arrière est superbe!! Ca rend super bien tous ces détails.
Merci pour les photos de détail de la planche de bord, c'est top.
Ca va être une masterclass ce pit!

[EnZo34]

As-tu essayé d’autres résolutions des écrans de manière à obtenir des cercles plutôt que des ovales ?

Nan. je vais déjà essayer de réduire la largeur pour voir ce que ça donne.

La cloison arrière est superbe!! Ca rend super bien tous ces détails.
Merci pour les photos de détail de la planche de bord, c'est top.
Ca va être une masterclass ce pit!

Merci Mat' !
J'avoue que ça m'éclate de modéliser ces détails-là et de les mettre en place; ça me rappelle mes jeunes heures de maquettiste.
Quand je me suis lancé dans l'aventure simpit, je voulais retrouver l'ambiance de mon avion; ce type de détail y contribue grandement
